Tračna pila BS170G 230V METCOR

Karakteristike stroja

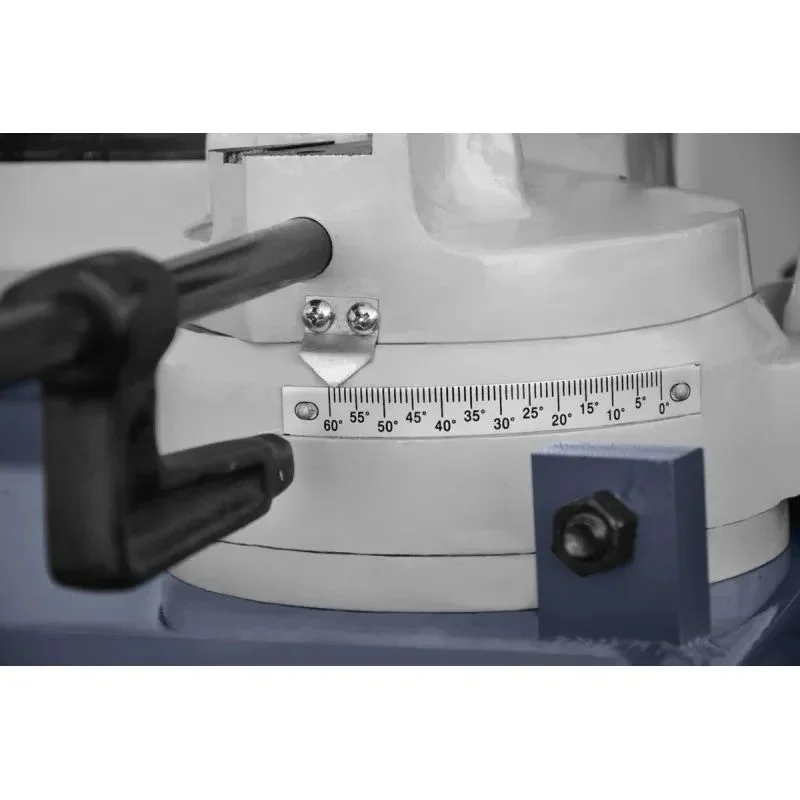

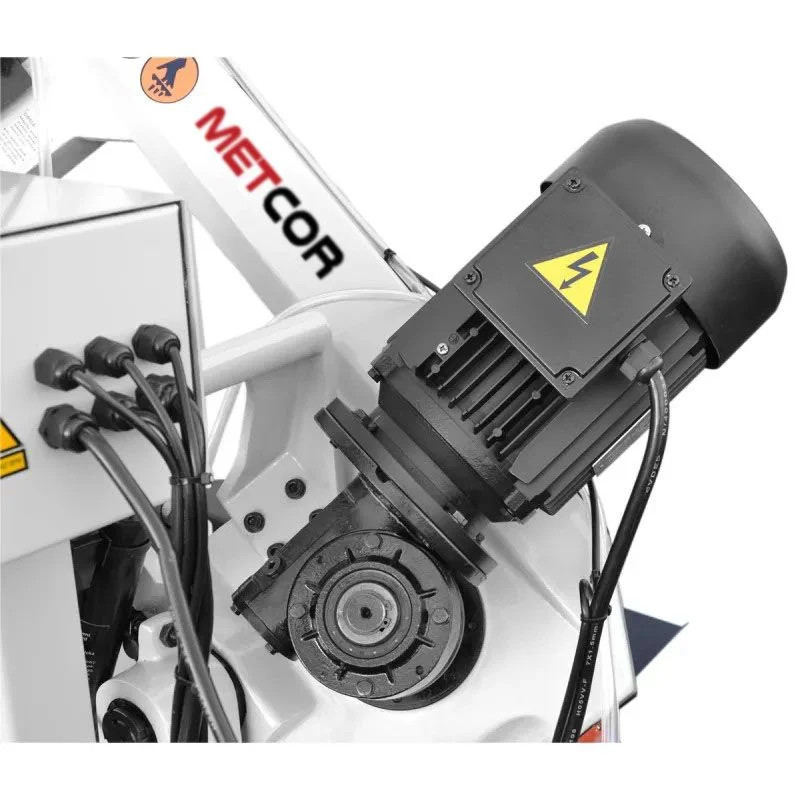

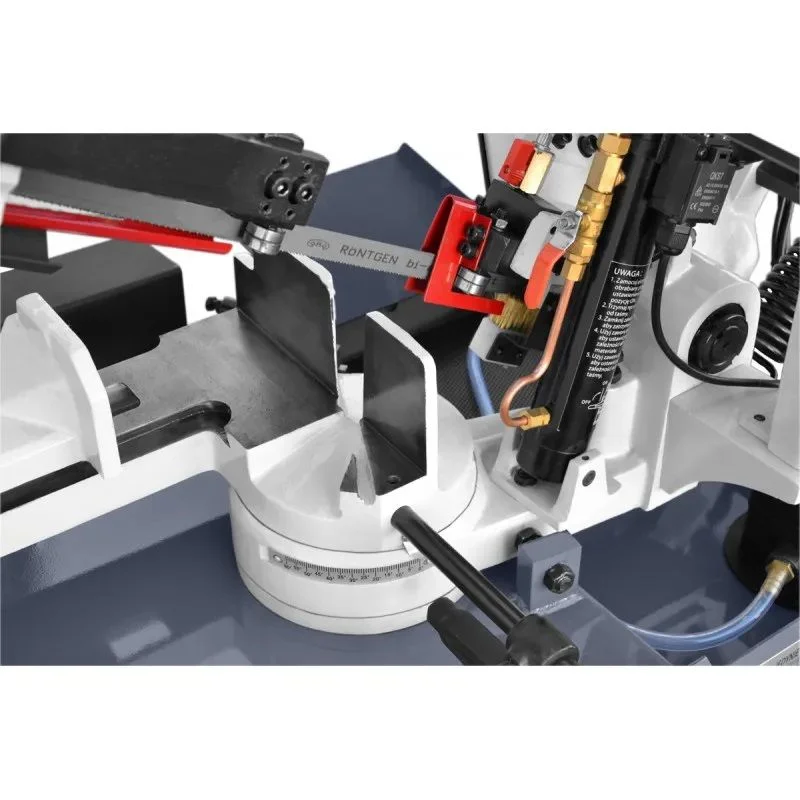

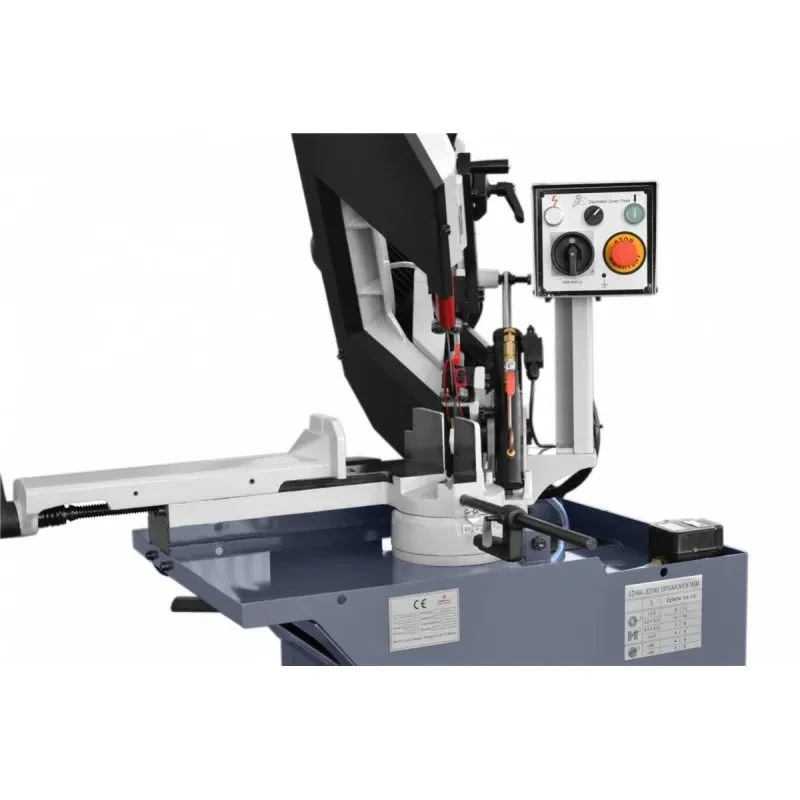

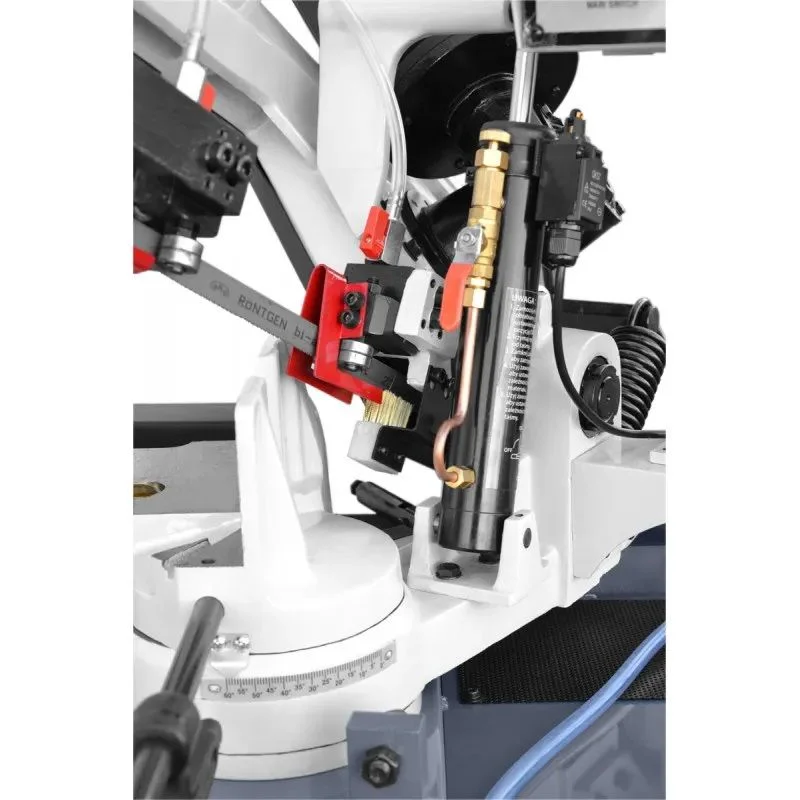

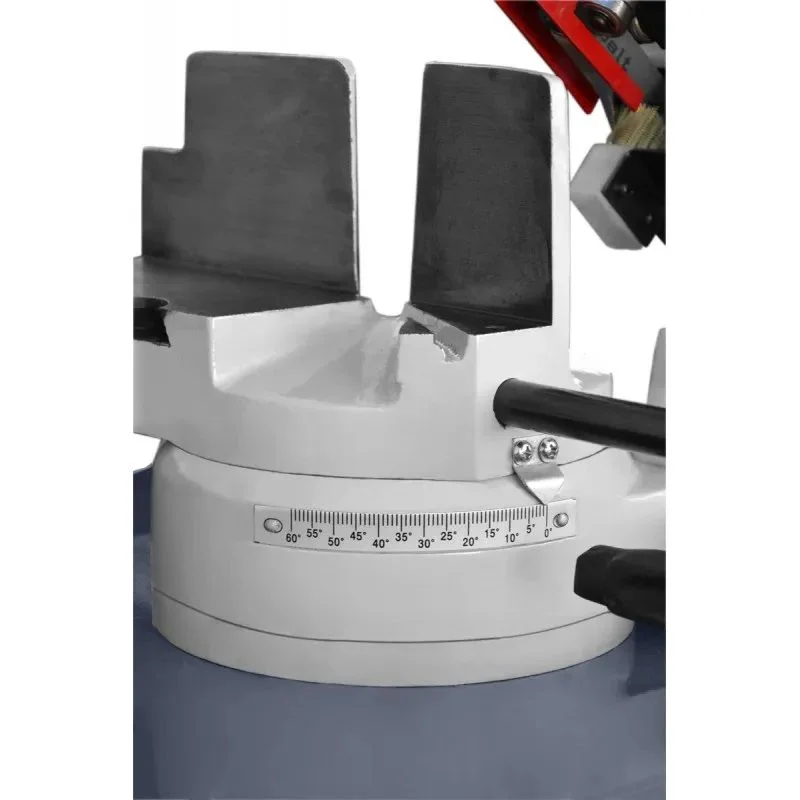

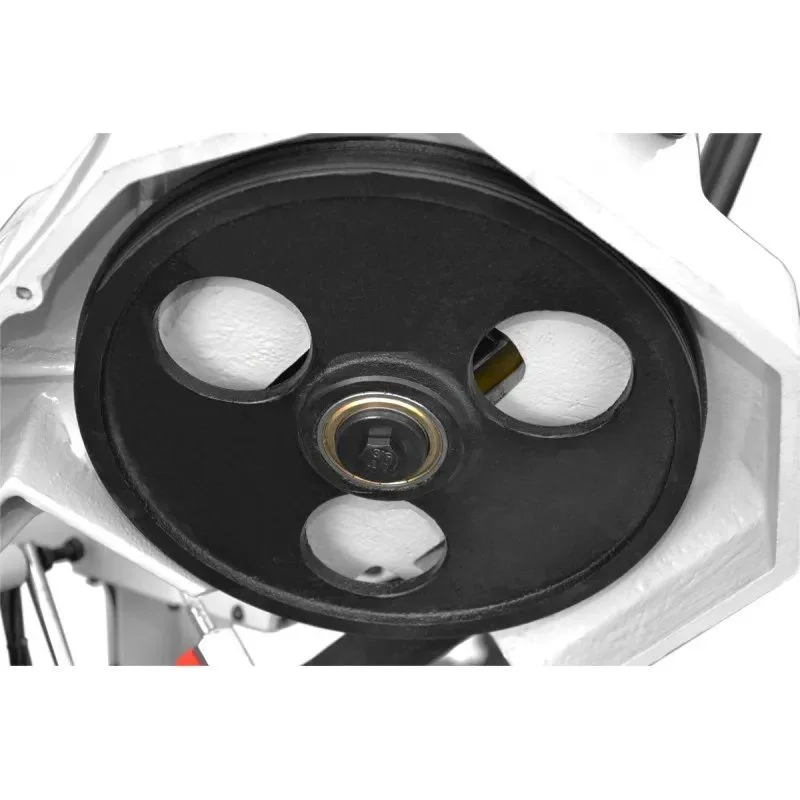

Tračna pila METCOR BS170G zahvaljujući opremi s hidrauličnim cilindrom, hlađenjem i zakretnom rukom do 60°, u kombinaciji s pilama renomirane njemačke tvrtke Rontgen, nalazi široku primjenu u svim bravarskim radionicama gdje su važni preciznost, kvaliteta i brzina rezanja. Tračna pila za metal, horizontalna sa zakretnom rukom omogućuje rezanje u ravnini okomitoj na os rezanog materijala i pod bilo kojim kutom u rasponu od 0 do 60°. Materijal za rezanje može se unositi ručno ili bilo kojim mehaničkim uređajem, dok se pomak alata odvija gravitacijski na principu protoka ulja u dvokomornom hidrauličnom cilindru. Odgovarajuću brzinu spuštanja ruke postižemo zahvaljujući ventilu koji regulira protok ulja između komora. Vodilice trake opremljene su sklopom valjaka s ležajevima. To ima ogroman utjecaj na vođenje trake, njezin vijek trajanja, pravocrtnost, točnost i kvalitetu rezanja. Za pojedine vrste i vrste materijala treba odabrati odgovarajuću brzinu rezanja. Ruka krute konstrukcije izrađena je od PROFILIRANOG LIJEVA. Uz ruku se nalazi upravljačka ploča. Pogon od elektromotora na kotač koji pokreće reznu traku prenosi se preko motora s MEHANIČKIM prijenosom (ne remenskim). Rezna traka je zategnuta na dva lijevana kotača pomoću ručnog zatezača i vođena preko sklopa valjaka s ležajevima. Osnova je izgrađena kao kruto tijelo zavareno od čeličnih limova. Unutra se nalazi zaseban spremnik rashladne tekućine s elektro pumpom. Oblikovanje gornjeg dijela osnove čini korito za odvod rashladne tekućine i hvatanje strugotina nastalih tijekom rezanja materijala. Na osnovu je pričvršćen radni stol od lijevanog željeza sa zakretnom rukom i upravljačkom pločom na zasebnoj ruci. U procesu rezanja glavni rezni pokret je pomicanje rezne trake, a pomak spuštanja ruke. Brzina spuštanja ruke (brzina rezanja) regulira se pomoću hidrauličnog cilindra. Brzina pomaka regulira se na upravljačkoj ploči pile. U donjem položaju ruke (nakon rezanja materijala) pogon rezne trake automatski se isključuje. Sigurnost osiguravaju zaštite rezne trake i mikro prekidači koji zaustavljaju rad motora nakon završetka ciklusa rezanja ili otvaranja bilo koje od zaštita, dodatna zaštita uključuje automatsko isključivanje pile u slučaju pucanja rezne trake.
