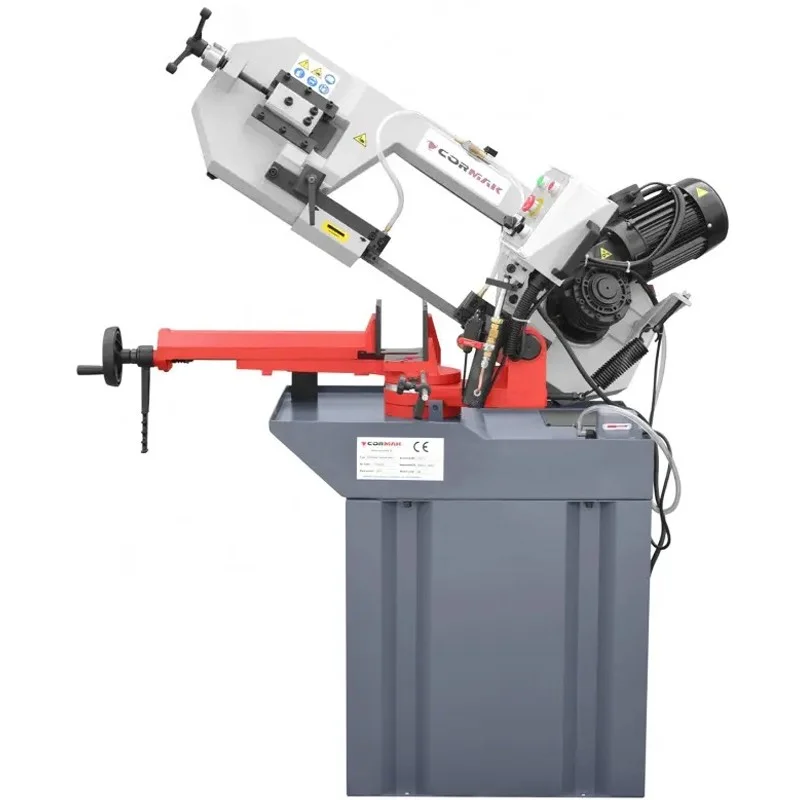

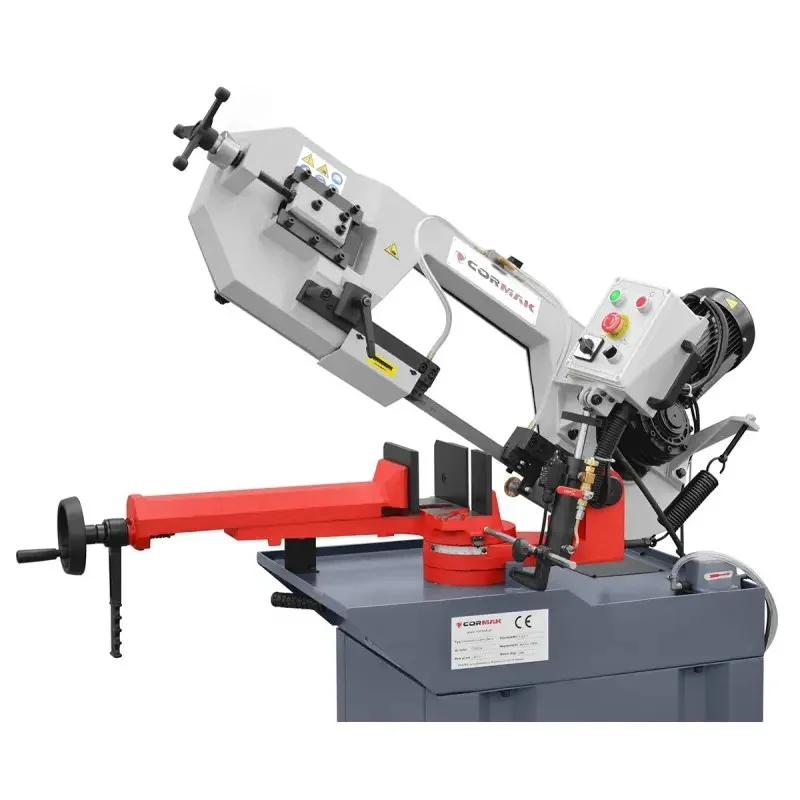

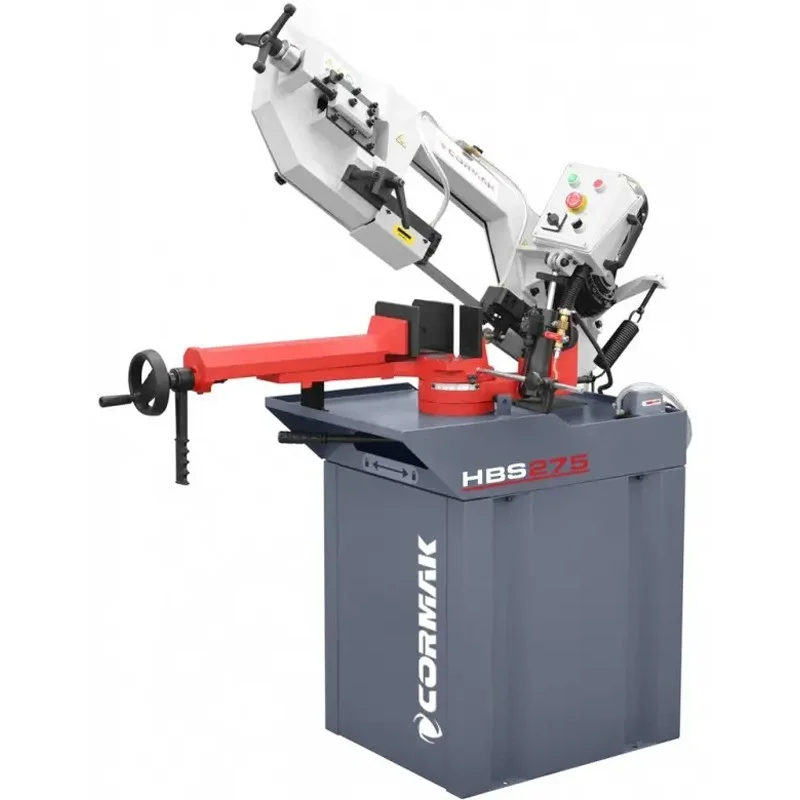

CORMAK HBS275 je tračna pila za metal za precizno rezanje profila, cijevi i punih metalnih komada. Pila za metal u ovoj izvedbi omogućuje ponovljivo rezanje i jednostavniju pripremu obradaka.
Karakteristike stroja

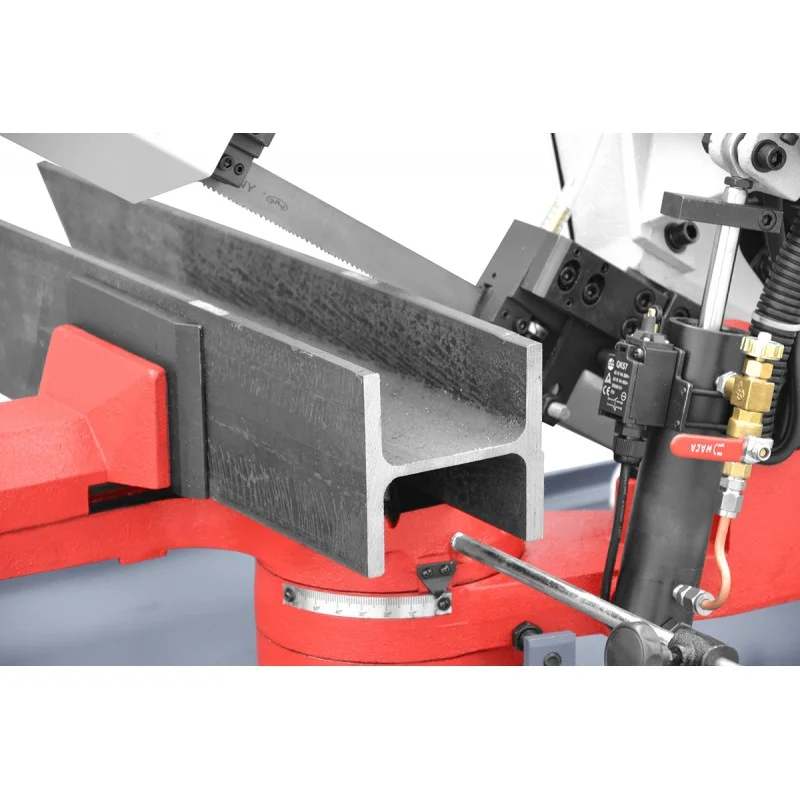

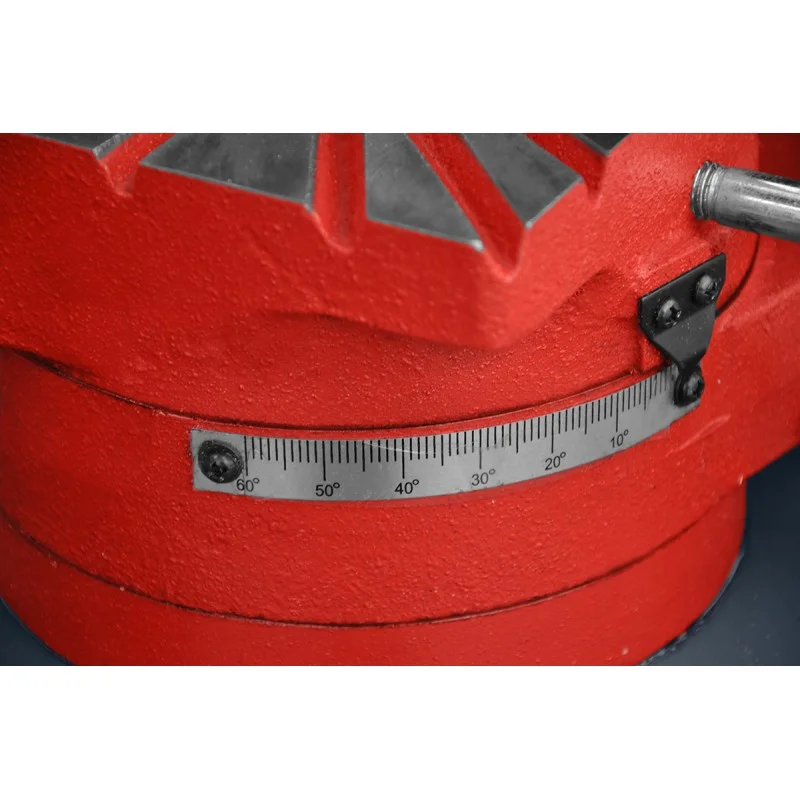

Horizontalna tračna pila za metal CORMAK HBS275 s okretnom rukom omogućuje rezanje okomito na os materijala i pod bilo kojim kutom između 0° i 60°. Materijal se može dovoditi ručno ili bilo kojim mehaničkim uređajem, dok se dodavanje odvija automatski. Vodilice trake opremljene su posebnim karbidnim pločicama i ležajevima, što značajno poboljšava vođenje trake, trajnost, ravnost, točnost i kvalitetu rezanja. Karbidni sustav vođenja uvelike smanjuje trošenje stroja i trake. Stroj je opremljen učinkovitom pumpom za rashladnu tekućinu sa zatvorenim cirkulacijskim sustavom.

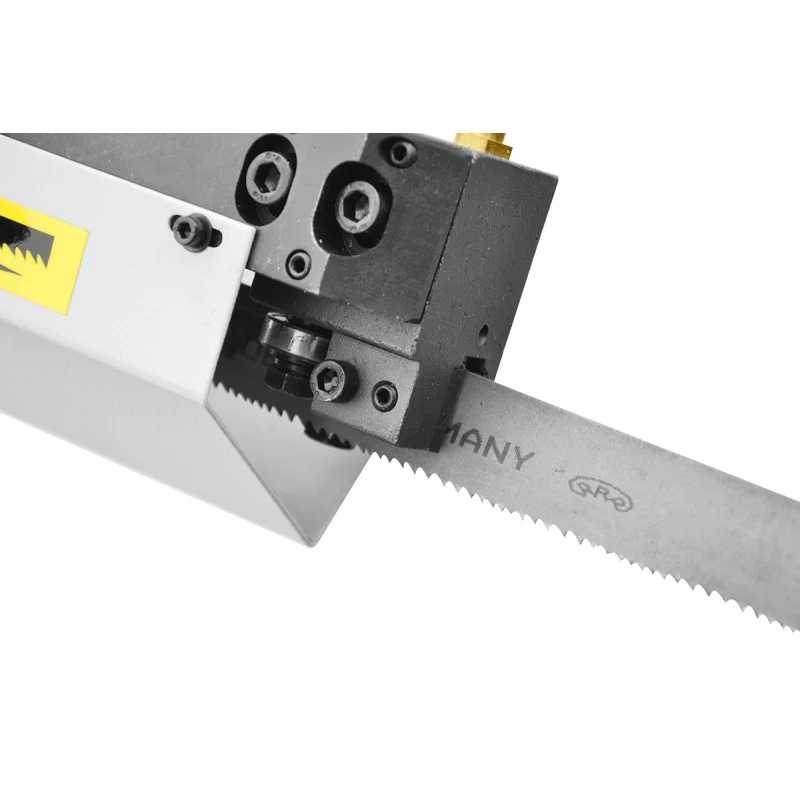

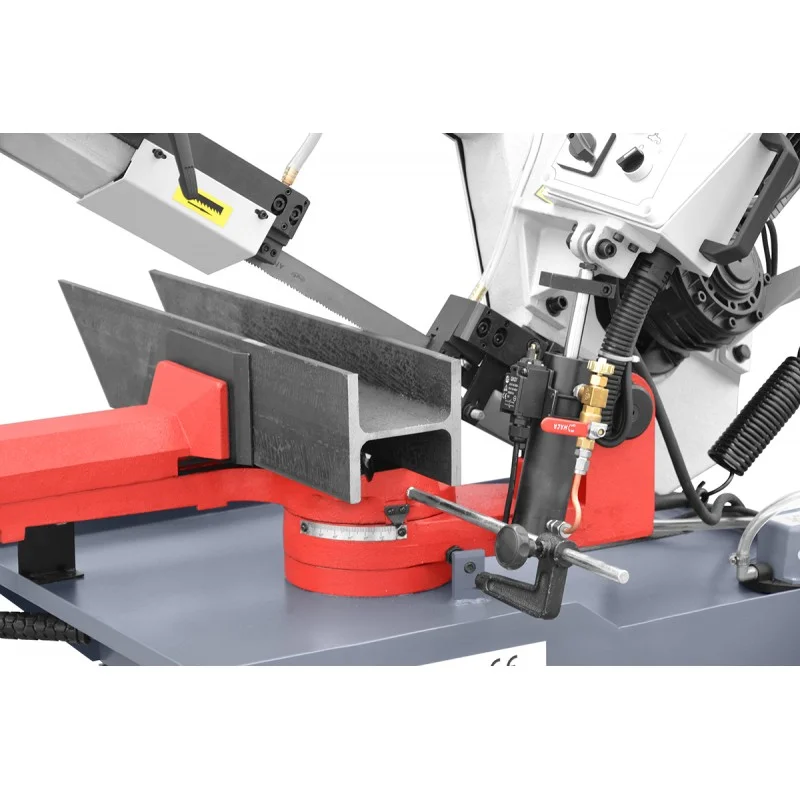

Ruka pile izrađena je iz jednog lijevano-željeznog elementa. Zajedno s reznom trakom širine 27 mm omogućuje serijsko rezanje profila i punih materijala. Škripac je montiran na podesivoj podlozi i ima sustav brzog stezanja. Vodilice trake opremljene su tvrdim metalnim (karbidnim) pločicama i valjkastim ležajevima. Ove karbidne vodilice osiguravaju točnost i ravnost rezanja.
Ruka je opremljena automatskim senzorom napetosti trake i nagnuta je pod 25°, što produljuje vijek trajanja trake. Ispod ruke ugrađena je četka za čišćenje koja održava traku čistom i učinkovitom. Pogon stroja prenosi se putem pužnog prijenosnika. Jedinica ima trofazni motor s dvije brzine rezanja i termalnu zaštitu motora.

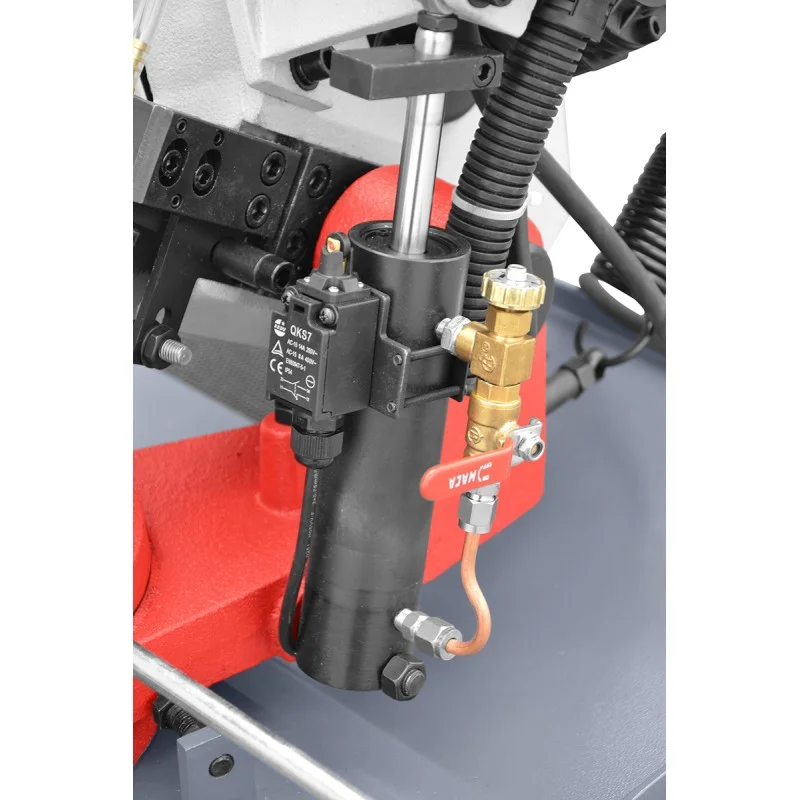

Gornji dio baze čini posuda za odvod rashladne tekućine i prikupljanje strugotine nastale tijekom rezanja. Baza je opremljena radnim stolom od lijevanog željeza s okretnom rukom i upravljačkom pločom montiranom na zasebnoj ruci. U radu, glavno kretanje rezanja je pomicanje trake, dok se dodavanje postiže spuštanjem ruke. Brzina spuštanja (brzina rezanja) kontrolira se hidrauličkim cilindrom.

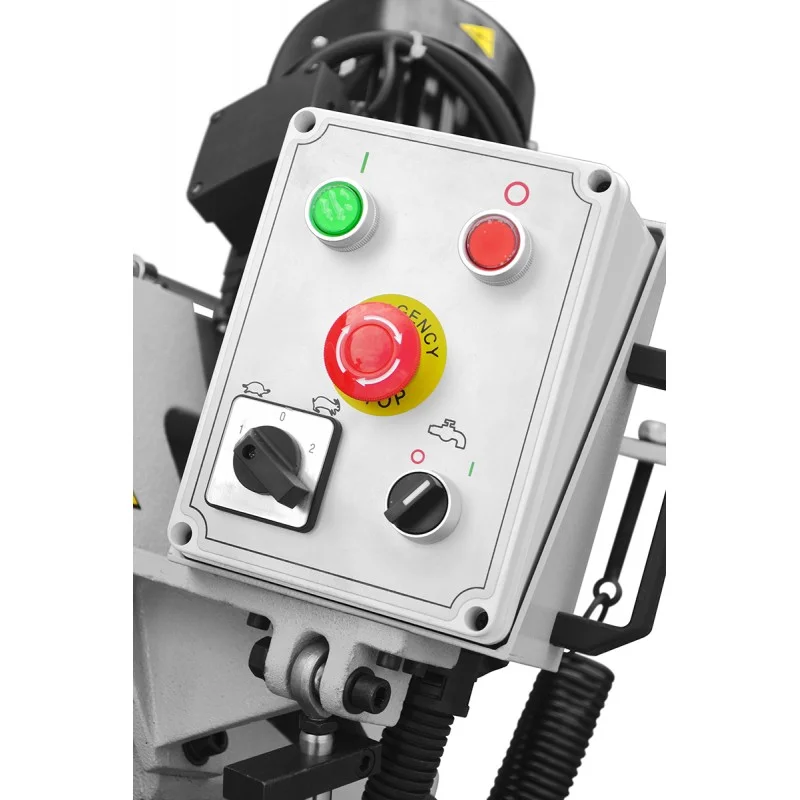

Brzina dodavanja podešava se na upravljačkoj ploči. Dostupne su dvije brzine trake: 37,5 i 75 m/min. Kada ruka dosegne svoj donji položaj (nakon rezanja), pogon se automatski isključuje. Sigurnost je osigurana zaštitnicima trake i mikro-prekidačima koji zaustavljaju motor nakon ciklusa rezanja ili kada se otvori bilo koji zaštitnik. Dodatna zaštita uključuje automatsko isključivanje stroja u slučaju pucanja trake.
Pogon se prenosi putem motora s pužnim prijenosnikom.
Motor sadrži toplinski osigurač za sprječavanje pregrijavanja tijekom rada.
Tehnički podaci
| UKUPNA SNAGA |
1,5 kW
|
|
NAPON NAPAJANJA
|
400V 50Hz
|
|
UPRAVLJANJE SPUŠTANJEM KRAKA
|
hidraulički cilindar
|
|
DULJINA LISTA
|
2450 x 27 x 0,9 mm
|
|
BRZINA LISTA
|
37,5 / 75 m/min
|
|
VISINA BAZE ŠKIPCA
|
900 mm
|
|
DIMENZIJE STROJA (S PODIGNUTIM KRAKOM) (D x Š x V)
|
1720 x 800 x 1800 mm
|
|
TEŽINA
|
215 kg
|
| KUT |
|
|
|
|
0º
|
Ø220
|
260 x 140
|
200 x 200
|
|
45º D
|
Ø160
|
160 x 140
|
160 x 160
|
|
60º D
|
Ø100
|
120 x 100
|
100 x 100
|
