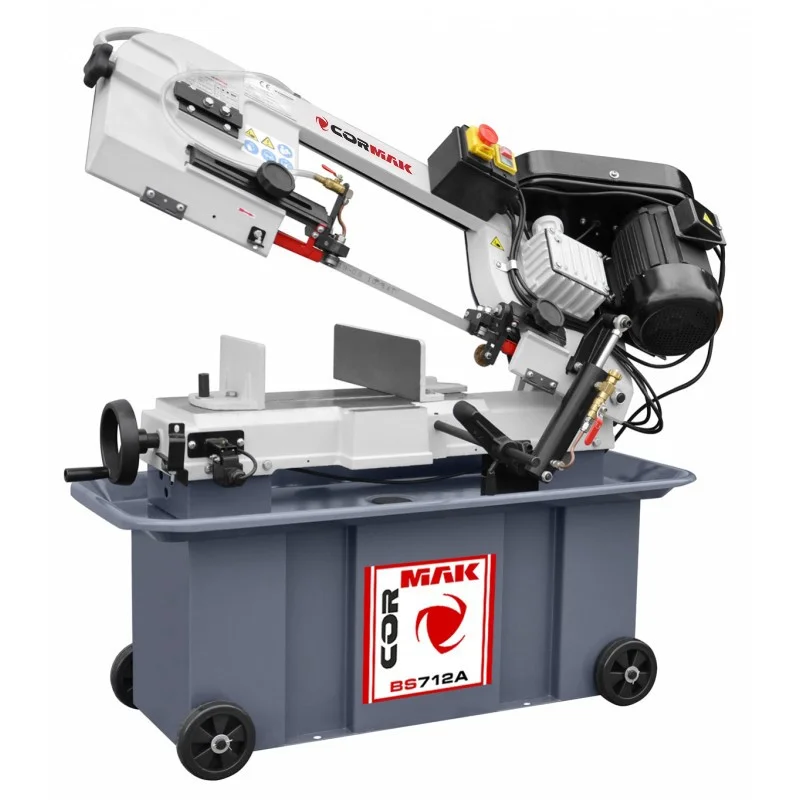

Tračna pila za metal BS712A 27mm CORMAK

Opis stroja

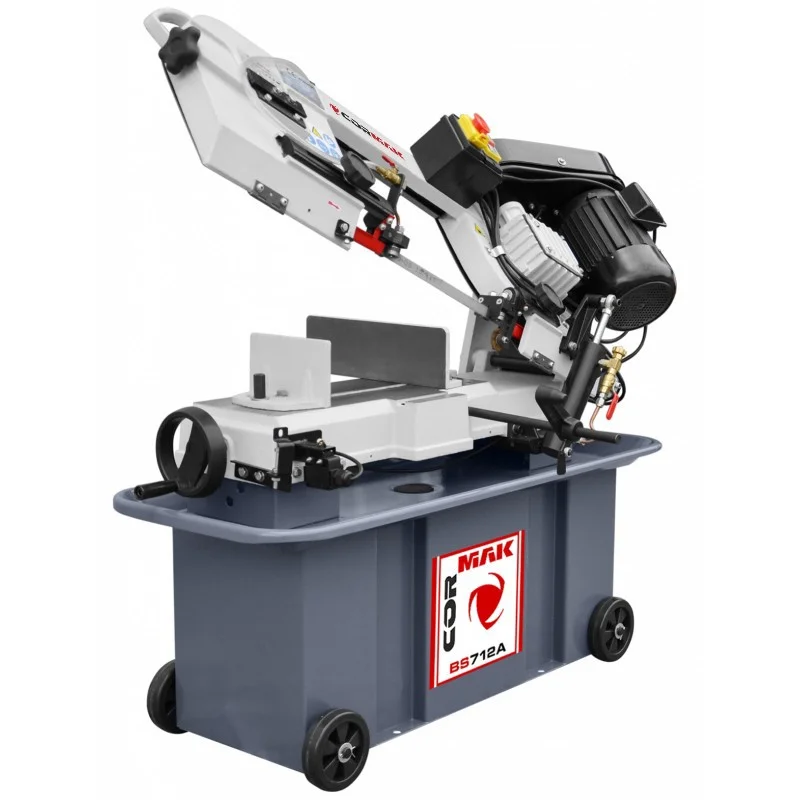

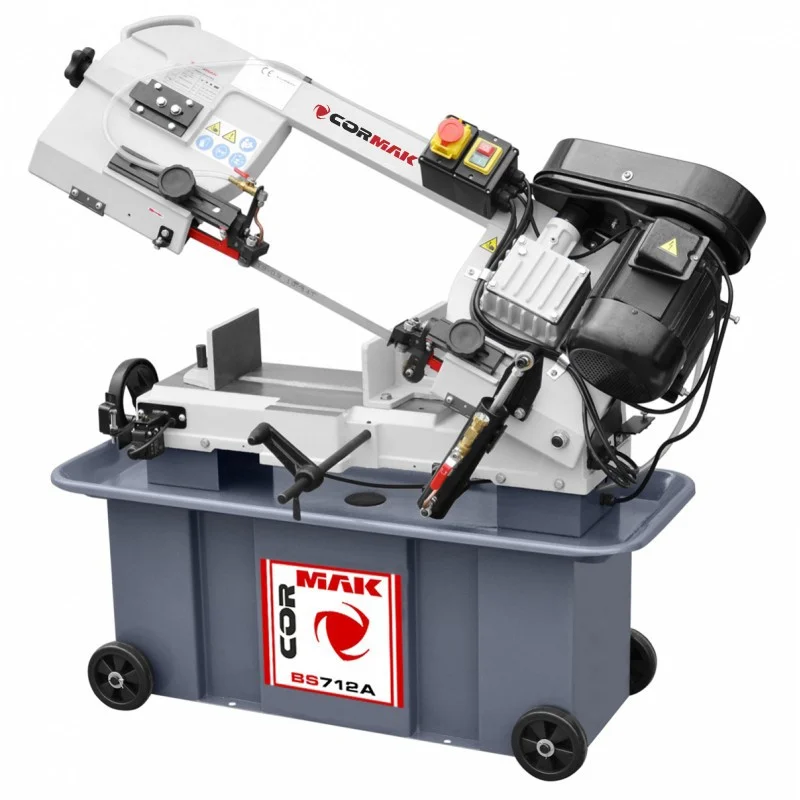

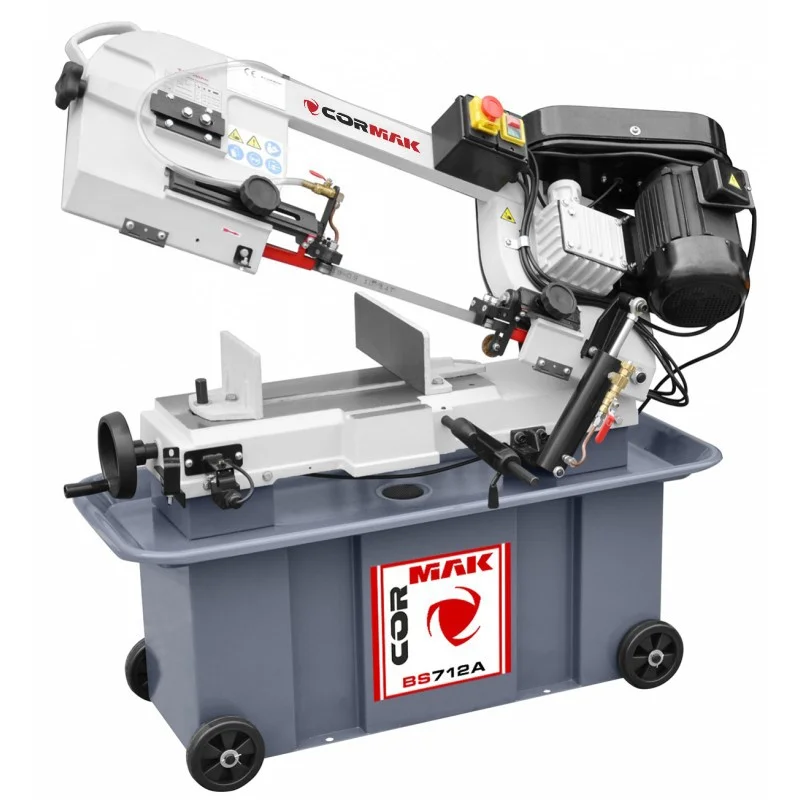

Univerzalna tračna pila za metal tip CORMAK BS712A s CE certifikatom temelji se na provjerenim rješenjima koja je čine nenadmašnom u svojoj klasi. Karakteriziraju je visoke performanse i jednostavnost korištenja. Omogućuje rezanje u VERTIKALNOJ ravnini i okomito na os materijala koji se reže, ili pod bilo kojim kutom između 45° i 90°.

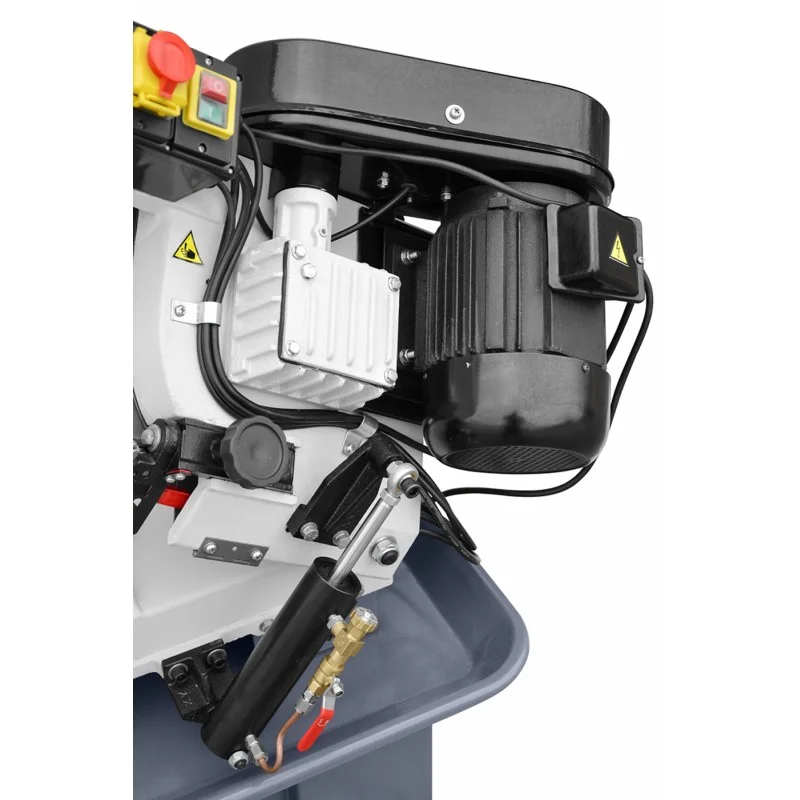

Obrađeni komad može se dovoditi ručno ili bilo kojim uređajem za dovođenje. Dovod tijekom rezanja odvija se gravitacijski, na temelju protoka ulja u dvokomornom hidrauličkom cilindru. Željena brzina spuštanja ruke postiže se pomoću ventila koji regulira protok ulja između komora cilindra.

Željena linearna brzina lista postiže se promjenom prijenosnog omjera na remenicama između pužnog reduktora i pogonskog motora.

Masivna, stabilna i dobro osmišljena konstrukcija, zajedno s rukom izrađenom iz jednog komada lijevanog željeza, osigurava vrlo visoku krutost i stabilnost tijekom rezanja, što rezultira preciznošću rezanja i dugotrajnim radom bez kvarova. Dizajn i upotreba reznog lista širine 20 mm omogućuju izvođenje višestrukih serijskih rezova profila i punih dijelova.

Tehničke specifikacije

Kut
0°	180mm	300 × 180mm	180 × 180mm
45°	130mm	125 × 120mm	125 × 125mm

Konstrukcija stroja

Pogonski sustav tračne pile sastoji se od dva kotača od lijevanog željeza. Prvi je kotač za zatezanje (podešava se polugom), a drugi je pogonski kotač. Okretni moment prenosi se izravno na pogonski kotač s pužnog reduktora, kojeg pokreće električni motor. Ispravan kut nagiba lista osigurava sustav ležajnih valjaka.

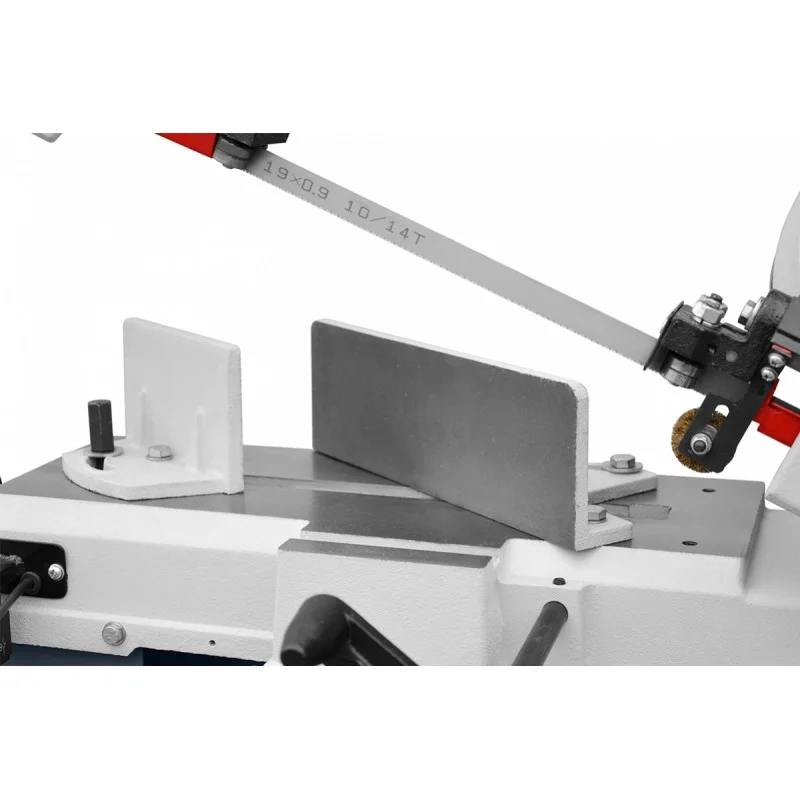

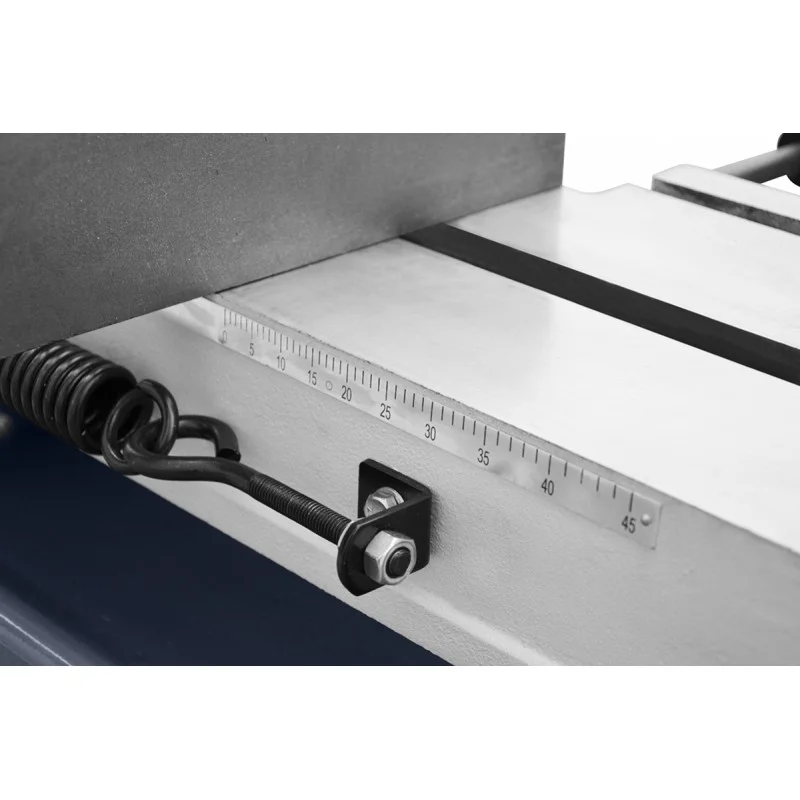

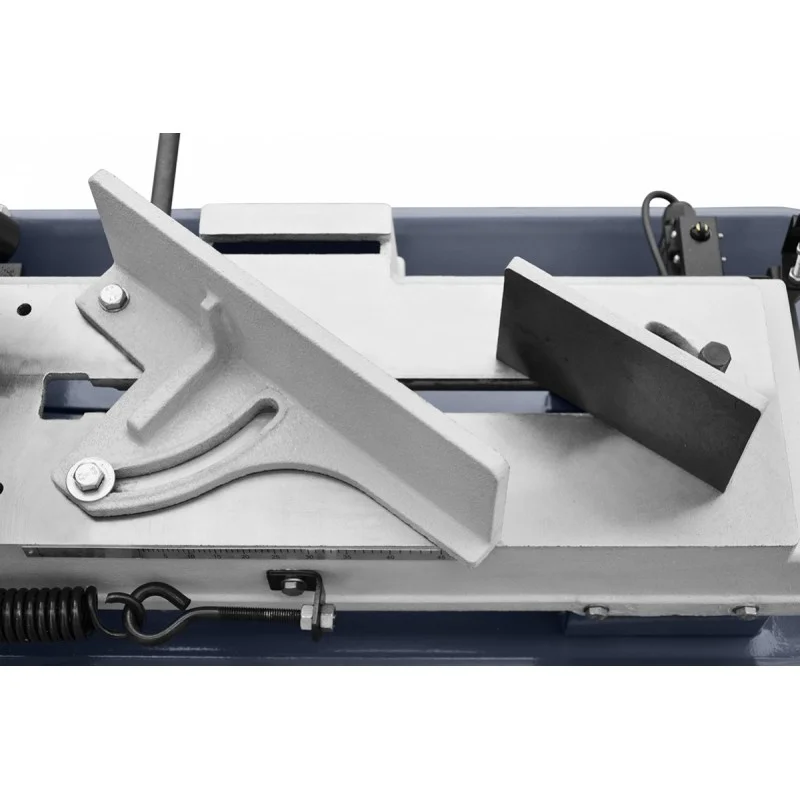

Baza stroja je kruta pravokutna konstrukcija od čeličnih limova, unutar koje se nalazi spremnik za rashladnu tekućinu s pumpom. Zahvaljujući okretnom škripcu, materijal se može rezati pod kutom od 0–45 stupnjeva.

Gornji dio baze sadrži posudu za odvod rashladne tekućine i spremnik za strugotine nastale tijekom rezanja. Na posudi je montiran radni stol od lijevanog željeza koji drži škripac za materijal i na koji je pričvršćena ruka pile.

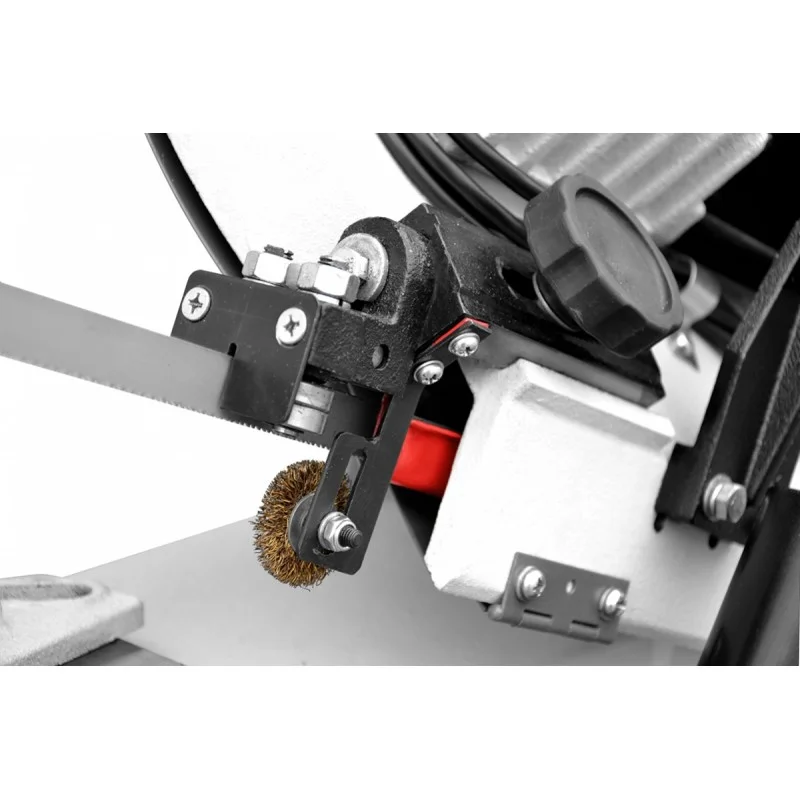

U donjem dijelu postolja stroja nalaze se rupe za osovine kotača. Sigurnost tijekom rezanja osigurana je električnom instalacijom koja zadovoljava sve CE zahtjeve. Stroj je opremljen graničnim prekidačem koji zaustavlja pilu nakon rezanja, tipkom za hitno zaustavljanje ("sigurnosna gljiva") i nekoliko mikroprekidača koji isključuju stroj ako se, na primjer, otvori poklopac remenskog pogona ili lista pile. Osim toga, ovaj model, za razliku od konkurentskih izvedbi, opremljen je žičanom četkom koja čisti list pile od strugotina – sprječavajući začepljenje lista i poboljšavajući učinkovitost rezanja.
