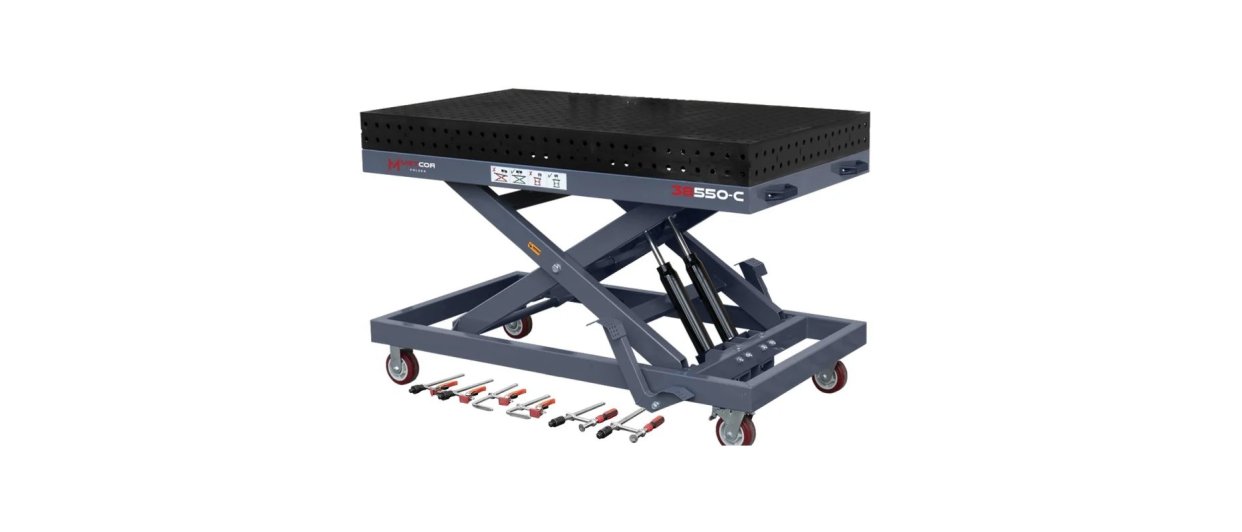

Stolovi za zavarivanje

Radna ploha za sastavljanje i stezanje

Stol za zavarivanje oslanja dijelove i omogućuje njihovo postavljanje prema planiranom spoju. Koristan je pri sastavljanju okvira i drugih sklopova kada treba održati međusobne položaje elemenata. Sam stol ipak ne određuje redoslijed zavarivanja niti uklanja sve deformacije povezane s postupkom.

Dimenzije plohe trebaju prihvatiti obradak zajedno sa stegama i prostorom za alat. Dio koji stane na površinu možda ne ostavlja pristup svim spojevima. Zato se promatra cijeli raspored, uključujući slobodan put gorionika.

Debljina, ravnost i nosivost

Debljina ploče, njezina ravnost i dopušteno opterećenje različiti su podaci. Deblja ploča sama po sebi nije dokaz određene tolerancije ravnosti. Nosivost se također čita prema načinu oslanjanja i uvjetima proizvođača.

Masa koncentrirana na malom dijelu površine nije jednaka ravnomjerno raspoređenom teretu. Kod dugih sklopova važni su položaji oslonaca i dio koji prelazi rub stola. Pribor koji drži element ne zamjenjuje odgovarajuću potporu.

Sustav provrta i pribor

Provrti omogućuju postavljanje kompatibilnih stega, graničnika i drugih elemenata. Promjer otvora, raspored i debljina ploče zajedno određuju uvjete montaže. Jednaka oznaka jednog promjera nije potpuna potvrda svih kombinacija pribora.

Graničnik određuje položaj, a stega zadržava dio. Njihov raspored može pomoći ponavljanju sklopova, ali zahtijeva pravilan početni položaj i prikladan prihvat. Kutnik ili prizma imaju posebnu ulogu prema geometriji dijela.

Fiksni i pomični raspored rada

Kotači, podešavanje visine, police ili mogućnost nagiba ovise o izvedbi. Pomičnost olakšava promjenu rasporeda, dok radno postavljanje zahtijeva predviđenu stabilnost i fiksiranje. Sklop u najvišem položaju ne mora imati iste uvjete kao spušten.

Stol i komplet pribora nisu nužno isti proizvod. Oprema za stolove za zavarivanje uključuje magnetske kutnike za postavljanje odgovarajućih dijelova. Magnetski prihvat treba razlikovati od mehaničkih stega koje se montiraju u provrte stola. Kataloški prikaz opremljenog radnog mjesta ne potvrđuje sadržaj svakog paketa.

Za dijelove koje treba rotirati ili naginjati pozicioneri za zavarivanje predstavljaju drukčije rješenje. Odabir između radne plohe i uređaja za pozicioniranje vodi geometrija sklopa, pristup spoju i potrebne kretnje, uz stvarnu nosivost cjelokupne opreme.
