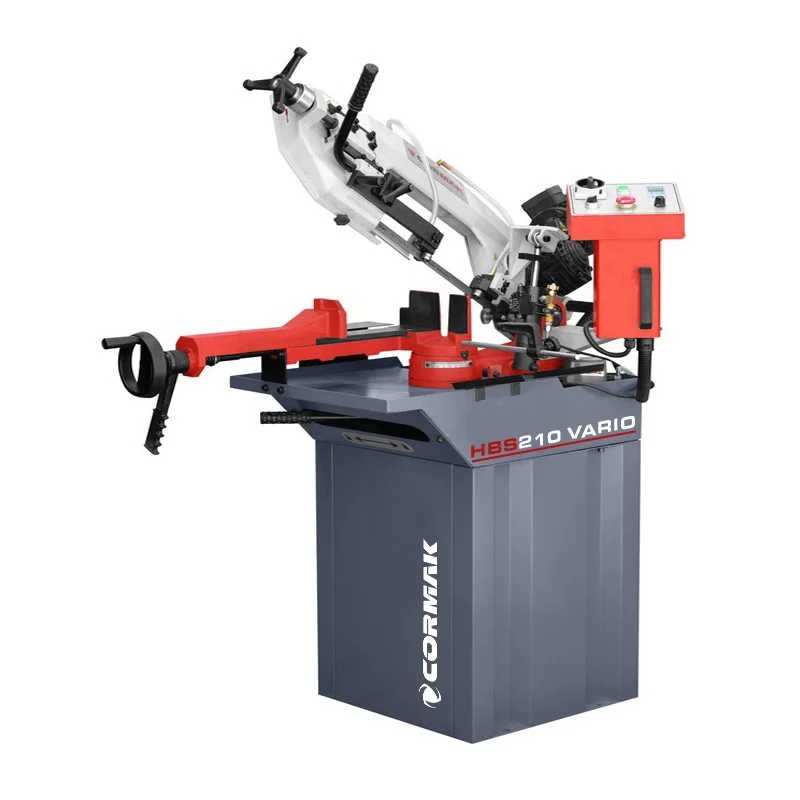

Tračna pila za metal HBS210 VARIO CORMAK

Opis stroja:

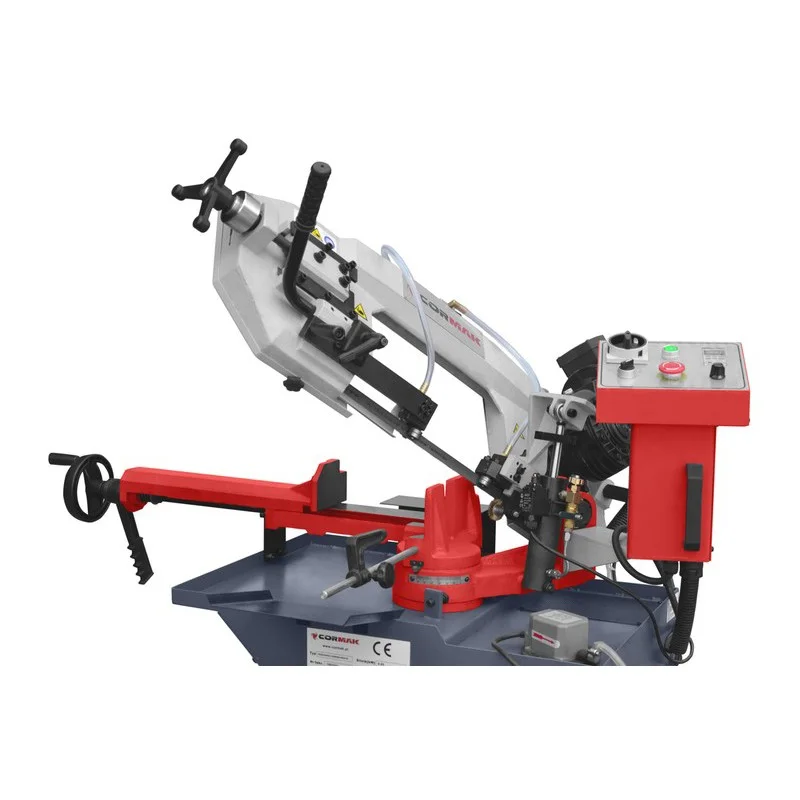

Horizontalna tračna pila CORMAK HBS210 VARIO za metal s okretnom rukom omogućuje rezanje u ravnini okomitoj na os materijala koji se reže te pod bilo kojim kutom od 0° do 60°. Snaga s elektromotora na pogonski kotač rezne trake prenosi se putem mehaničkog mjenjača (ne remenskim prijenosom). Rezna traka je zategnuta na dva kotača od lijevanog željeza pomoću ručnog zatezača i vođena setom ležajnih valjaka.

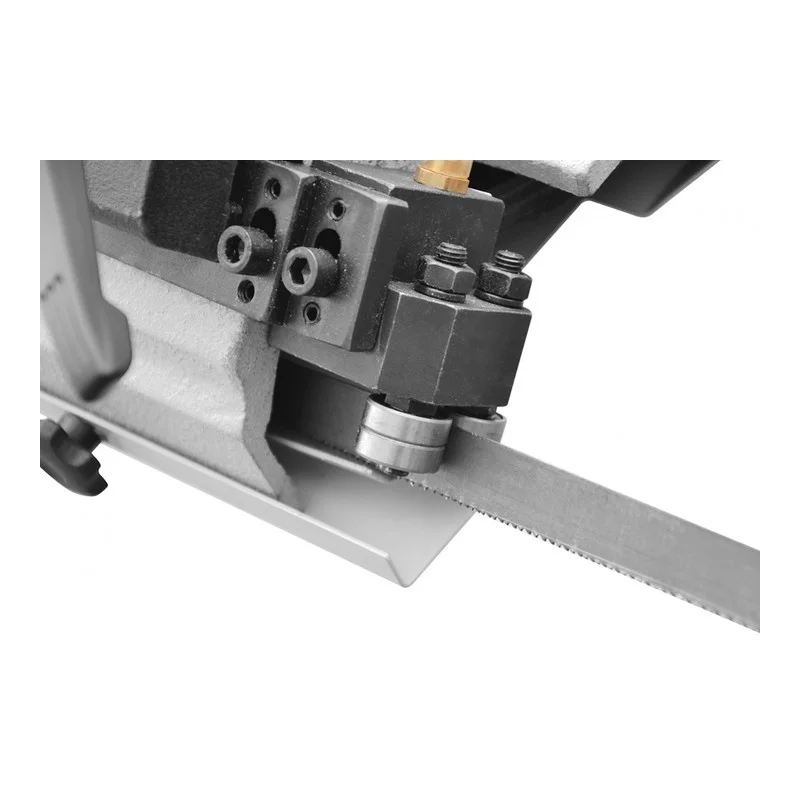

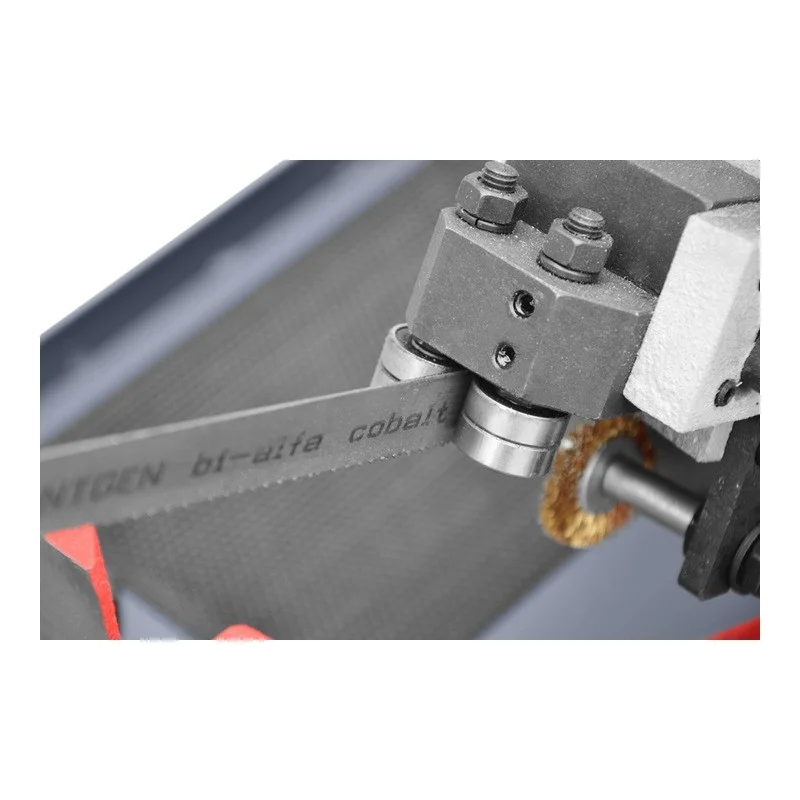

Materijal koji se reže može se dovoditi ručno ili bilo kojim mehaničkim uređajem za dovođenje, dok se posmak alata odvija gravitacijski, na temelju protoka ulja u dvokomornom hidrauličkom cilindru. Odgovarajuća brzina spuštanja ruke postiže se ventilom koji regulira protok ulja između komora. Vodilice trake opremljene su setom ležajnih valjaka, koji značajno utječu na vođenje trake, vijek trajanja, ravnost, točnost i kvalitetu rezanja.

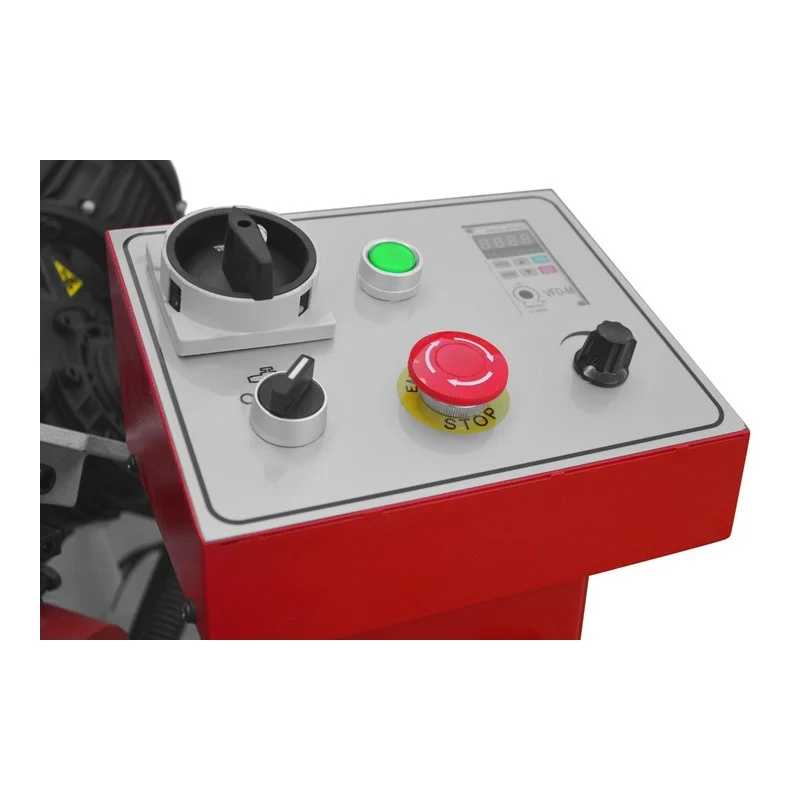

Ispravna brzina rezanja (brzina posmaka trake) podešava se promjenom položaja gumba za upravljanje na upravljačkoj ploči. Brzinu rezanja treba odabrati prema vrsti i klasi materijala. Krutost ruke osigurana je profiliranim lijevanim željezom. Upravljačka ploča montirana je na ruku.

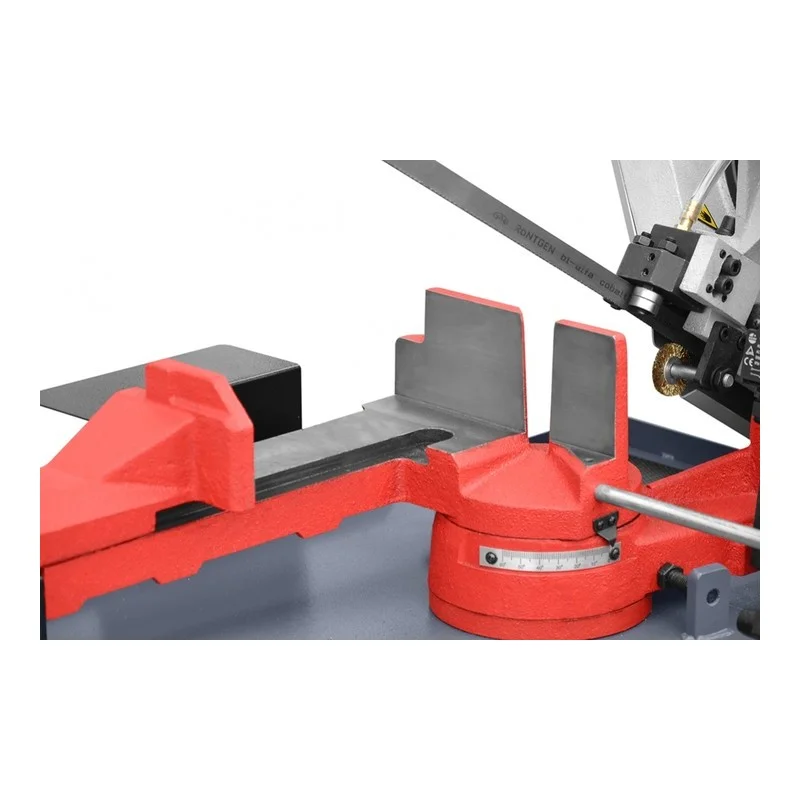

Baza je izrađena kao kruti zavareni okvir od čeličnog lima. Unutra se nalazi zasebni spremnik rashladne tekućine s električnom pumpom. Gornji dio baze oblikovan je kao pladanj za odvod rashladne tekućine i skupljanje strugotine nastale tijekom procesa rezanja. Baza je opremljena radnim stolom od lijevanog željeza s okretnom rukom i upravljačkom pločom montiranom na zasebnoj ruci. U procesu rezanja glavni rezni pokret je gibanje trake, dok se posmak postiže spuštanjem ruke. Brzina spuštanja ruke (brzina rezanja) regulira se hidrauličkim cilindrom.

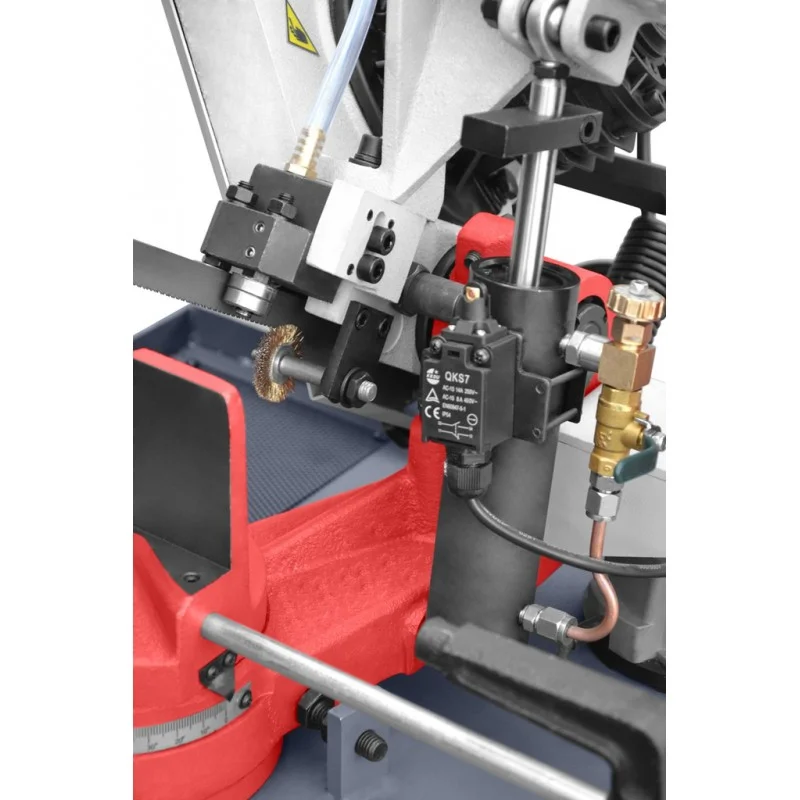

Brzina posmaka podešava se na upravljačkoj ploči tračne pile. Glatka regulacija brzine rezanja u rasponu 0–90 m/min. Kada ruka dosegne donji položaj (nakon rezanja materijala), pogon rezne trake se automatski isključuje. Sigurnost je osigurana štitnicima trake i mikro-prekidačima koji zaustavljaju motor nakon ciklusa rezanja ili kada se otvori bilo koji štitnik. Dodatna zaštita uključuje automatsko isključivanje tračne pile u slučaju pucanja trake.

Tehnički parametri
